封閉式雙導軌滾珠絲桿三軸滑臺（龍門式）是由DZL120系列直線模組搭建而成的一款三軸運動系統?？蓪?shí)現三維空間運動。DZL120是一款封閉式絲桿模組。有效行程≤1500MM（選配2020絲桿行程≤ 2000MM）滑臺一側采用不銹鋼帶密封，防水防塵等級：IP66。內部配置雙導軌，共4滑塊。適合重負載和高速度。
這款滾珠絲桿雙導軌龍門式三軸滑臺精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度三維空間的運動控制，并可定制長度，解決各行業痛點，提高生產效率，減少人工成本！
具體使用，要根據具體的使用環境、精度、速度、負載等等，請聯系我們的客服，預約售前技術工程師！
| 滑臺材料 | 全鋁（高強度6061），全CNC精細加工，精度保證，不易變形 |
|---|---|
| 滑臺面板（上滑塊）寬度 | 110MM*150MM |
| 滑臺高度 | 76MM |
| 可換絲桿 | G1610/G2020 |
| 底板寬度 | 120MM |
| 標準配置 | 滾珠絲桿直徑16MM，絲桿導成10MM |
| 精度 | 定位精度0.05MM |
| 承重 | 水平負載≤100KG，垂直負載≤50KG。 |

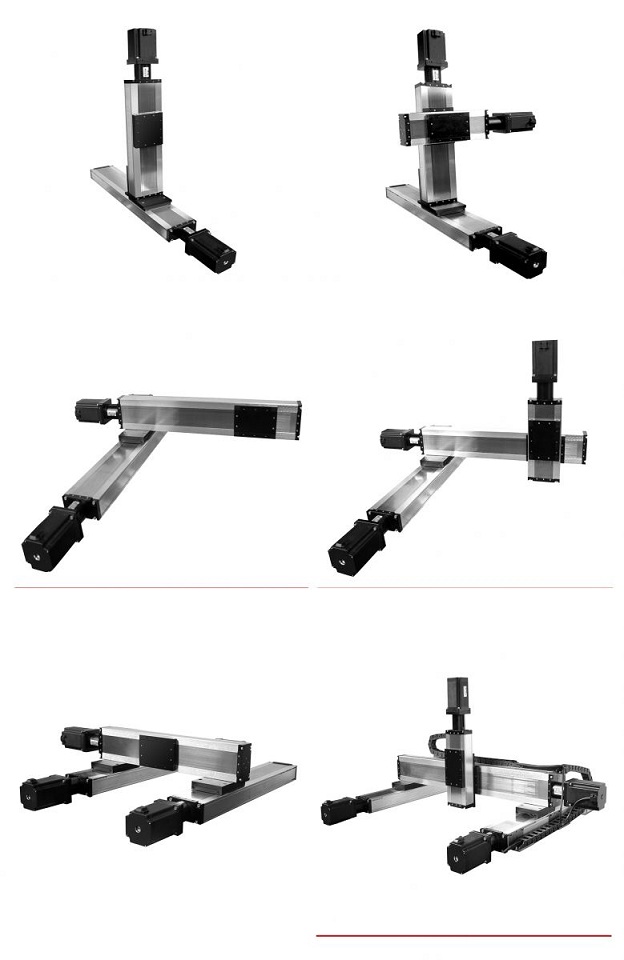

| 疊法 | 可以疊十字、懸臂式、T型、龍門式、三軸式、四軸式多種疊法 |
| 官配標準 | 86步進電機 |
| 可定制電機 | 伺服電機、減速電機，按需求定制。 |
| 標準配置 | 非標選配 | ||
|---|---|---|---|
| 配件 | 型號 | 參數 | |
| 三相86128步進電機 | FM861282SJT03 |
法蘭尺寸：86MM；機身長度：128MM； 額定電流3A；保持扭矩7Nm |
法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機 |
| 16絲桿 | G1610 | 直徑16MM；導程10MM |
G1605 絲桿 ，G2020 絲桿 |
| 型材 | 截面尺寸：（120X60）；6061鋁合金 | ||
| 適配驅動 | FMDT220A48NOM | 適配60-110法蘭高壓（110-220V AC）三相步進電機 | |
