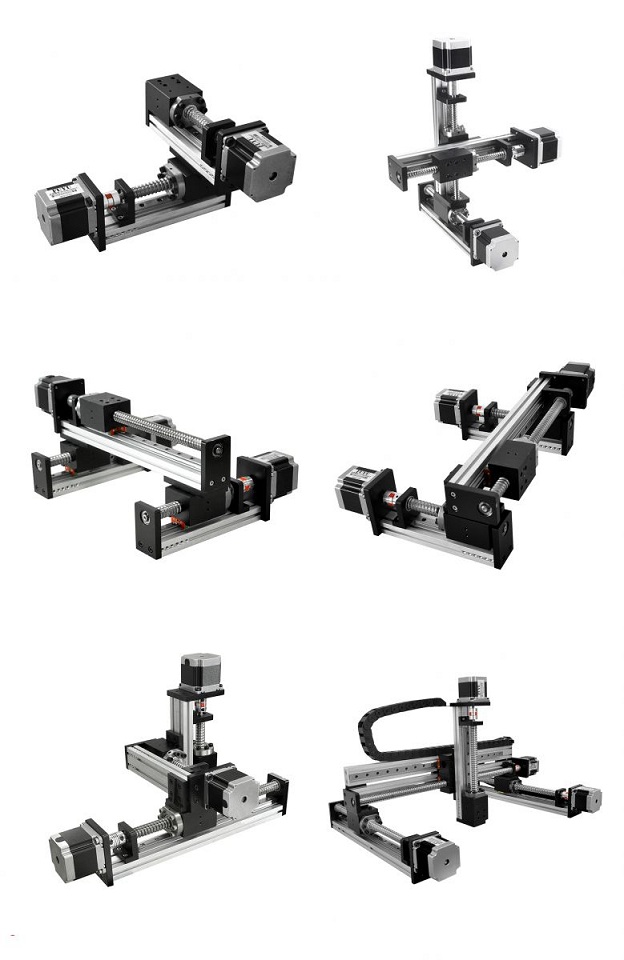

外露式滾珠絲桿三軸滑臺（龍門式）是由DZL40系列直線模組搭建而成的三軸運動系統，可實現三維空間運動。DZL40采用開放式結構，配置單導軌（12MM微軌）單滑塊，絲桿兩端均采用軸承固定以提高穩定性。適用于中低負載中等速度要求，使用環境穩定（模組為開放式無防塵防水功能）的條件。
這款滾珠絲桿三軸滑臺精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度三維空間的運動控制，并可定制長度，解決各行業痛點，提高生產效率，減少人工成本！
Y軸：有效行程≤1000MM
X軸：有效行程≤950mm
Z軸：有效行程≤600mm
最大承重：具體具體使用的情況，來確定負載多少（請聯系我們售前技術咨詢）
| 滑臺材料 | 全鋁（高強度6061），全CNC精細加工，精度保證，不易變形 |
|---|---|
| 滑臺面板（上滑塊）寬度 | 48MM*62MM |
| 滑臺高度 | 70MM |
| 可換絲桿 | G1204、G1605、G1610 |
| 底板寬度 | 40MM |
| 底板厚度 | 20MM |
| 精度 | 定位精度0.05MM |
| 承重 | 水平負載≤25KG，垂直負載≤10KG |
| 疊法 | 可以疊十字、懸臂式、T型、龍門式、三軸式、四軸式多種疊法 |
標準配置：滾珠絲桿直徑16MM，絲桿導程5/10MM
可以配多種規格電機：42/57步進電機、伺服電機、減速電機、手輪等，可按需求定制。
| 標準配置 | 非標選配 | ||
|---|---|---|---|
| 配件 | 型號 | 參數 | |
| 兩相5756步進電機 | FM5756SFD04 |
法蘭尺寸：57MM； 機身長度：56MM； 額定電流2A； 保持扭矩0.95Nm |
42，60法蘭步進電機； 法蘭≤60MM的伺服電機 |
| 16絲桿 | G1605（≤500MM有效行程） |
直徑16MM； 導程05MM； |
G1204絲桿 |
| G1610(＞500MM有效行程) |
直徑16MM； 導程10MM |
||
| 型材 | 4020 | 截面尺寸：（40X20）；6061鋁合金 | |
| 適配驅動 | FMDD50D40NOM | 適配42-60法蘭兩相步進電機 |
|
