高速同步帶直線模組-DZL60系列

產品介紹

DZL60是一款中型同步帶模組，模組寬度60MM（不含電機）。有效行程≤3000MM。使用兩相 60電機以提高模組運行速度，適合中的負載，高速度，中低精度使用情況。

DZL60系列是新研發的工業級直線模組，運行順滑，速度快、噪聲低、搭配控制器可實現高速直線運動控制，并定制長度，實現行業需求

皮帶直線模組

皮帶模組細節圖

滑臺材料	全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑臺面板（上滑塊）寬度	58MM*80MM
滑臺高度	73MM
同步輪周長	135MM
底板寬度	60MM
總寬	170MM（加電機）
精度	定位精度0.1MM
承重	水平負載≤30KG
有效行程	≤3000MM

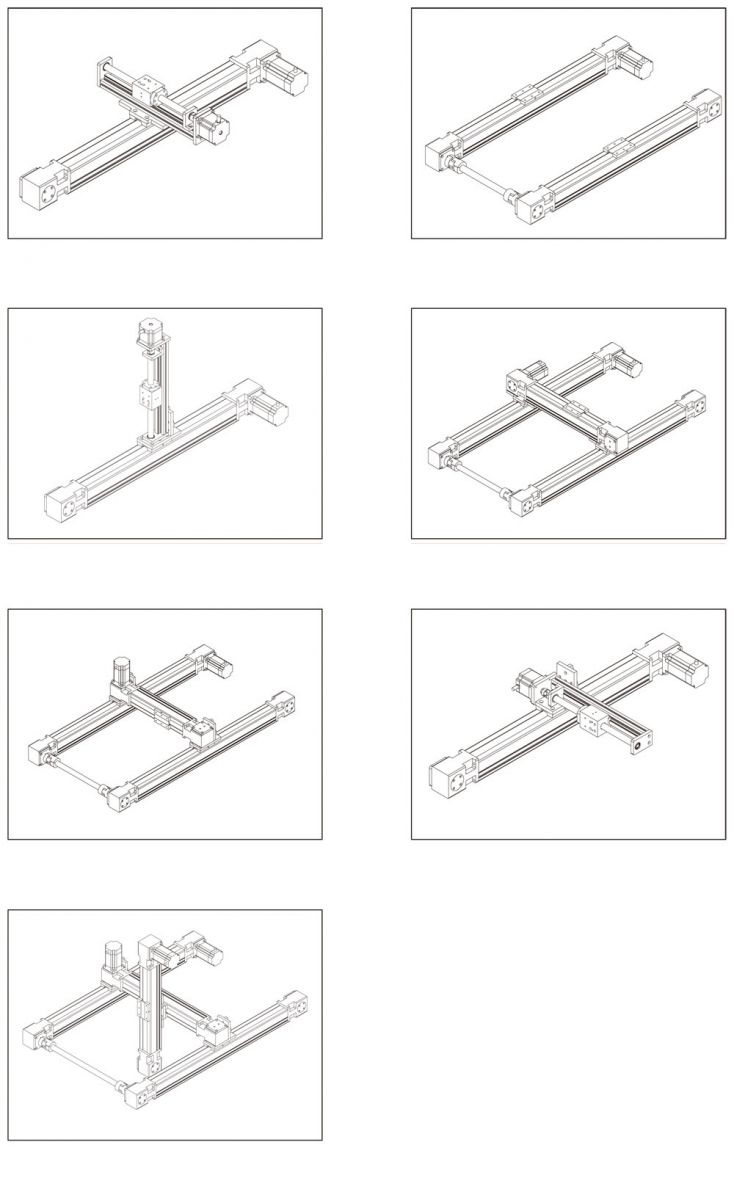

疊法	可以疊十字、龍門式多種疊法
標配電機	60步進電機
可定制電機	伺服電機、減速電機，按需求定制。

標準配置			非標選配
配件	型號	參數
兩相60步進電機	FM60102SFD04	法蘭尺寸：60MM；機身長度：102MM；額定電流3A；保持扭矩3Nm	法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機（換電機需增加外置法蘭）
同步皮帶		寬度：27MM
型材		截面尺寸：（61X60）；6061鋁合金
適配驅動	FMDD50D40NOM	適配60-110法蘭高壓（20-50V AC）兩相步進電機
